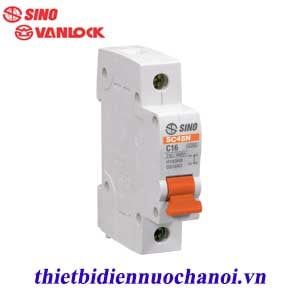

Cầu dao tự động SC45N:

Cầu dao tự động (MCB) là thiết bị được dùng để đóng ngắt mạch điện và bảo về con người, tài sản khi có hiện tượng ngắn mạch hay quá tải xảy ra trên mạch điện.

Tính năng ưu việt của MCB SC45N:

Dòng aptomat MCB SC45N là cải tiến mới nhất của Sino – Vanlock trong lĩnh vực kỹ thuật điện hạ áp nhằm nâng cao độ an toàn cho hệ thống điện. SC45N được sản xuất bằng vật liệu chống cháy và cách điện với công nghệ hiện đại đạt tiêu chuẩn quốc tế: IEC 60898. MCB SC45N có độ bền cao với số lần tắt mở lên đến 4000 lần.

Nguyên lý hoạt động của MCB SC45N:

Cầu dao tự động MCB SC45N hoạt động theo nguyên lý nhiệt và từ.

Cơ cấu ngắt điện: Khi có hiện tượng quá dòng xảy ra, thanh lưỡng kim sẽ cong lên tác động vào cơ cấu ngắt và làm ngắt mạch điện. (Xem hình 1, 2)

Cơ cấu ngắt từ: Khi có hiện tượng ngắn mạch xảy ra, nam châm điện sẽ tác động vào cơ cấu ngắt và làm ngắt mạch điện. (Xem hình 3)

Thông số kỹ thuật của MCB SC45N:

Dòng định mức: 06-63A.

Điện áp định mức: 230V/400V AC

Khả năng chịu dòng cắt: 4.5kA

Đặt tính ngắt: Loại C (Bảo vệ ngắn mạch theo nguyên tắc từ với dòng điện từ 5 đến 10ln)

Bề rộng 1 cực: 18mm

Tiêu chuẩn: IEC60898.
