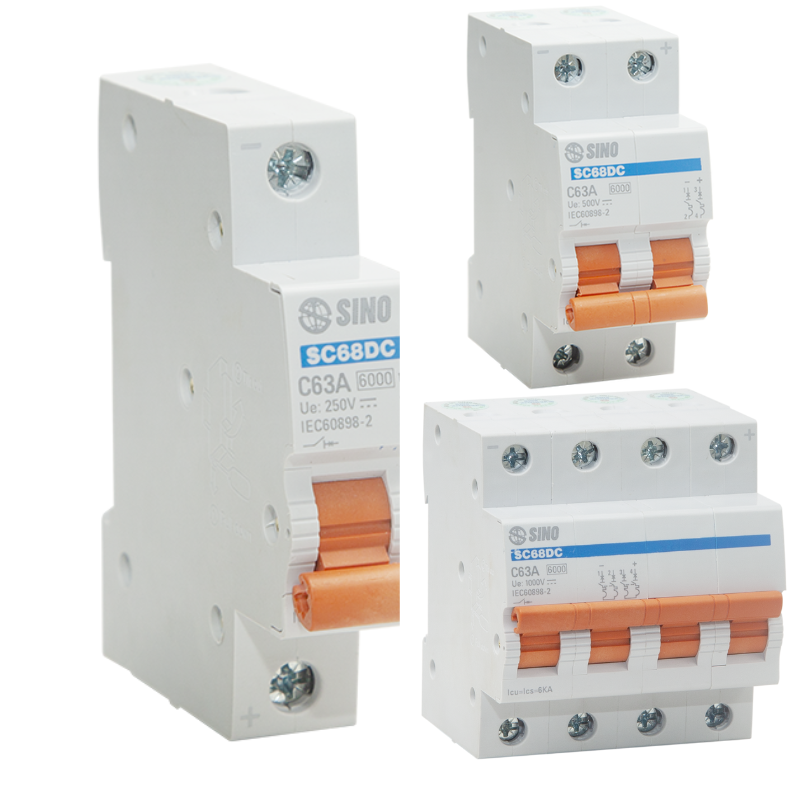

Mô tả
• Bộ ngắt mạch thu nhỏ chất lượng cao cho các ứng dụng DC
• Hướng dẫn kết nối thiết bị đầu cuối an toàn
• Kẹp ray DIN 3 vị trí, cho phép loại bỏ khỏi hệ thống thanh cái hiện có
• Toàn bộ các loại phụ kiện phù hợp cho việc lắp đặt tiếp theo
• Dòng định mức lên đến 50 A
• Đặc tính cắt: C
• Khả năng ngắt định mức 6 kA theo IEC 60898 - 2
• Lên đến 250 V DC mỗi cực
• Tính chọn lọc cao giữa MCB và cầu chì dự phòng do năng lượng cho qua thấp
• Đầu nối hai mục đích (nâng / mở miệng) trên và dưới
• Đáp ứng các yêu cầu về phối hợp cách điện,
• Khoảng cách giữa các tiếp điểm ≥ 4 mm, để cách ly an toàn
• Khả năng ngắt danh định 6 kA theo IEC 60898 - 2
• Điện áp danh định lên đến 250 V (mỗi cực), τ = 4 ms
Thông tin cảnh báo an toàn:
- Việc lắp đặt phải do người có chuyên môn về điện thực hiện
Hướng dẫn sử dụng & bảo quản
- Sử dụng đúng thông số kỹ thuật in trên bao bì hoặc sản phẩm
- Bảo quản nơi khô ráo
| Dòng tải danh định I, (A) | Diễn giải sản phẩm | Diễn giải sản phẩm | Diễn giải sản phẩm |

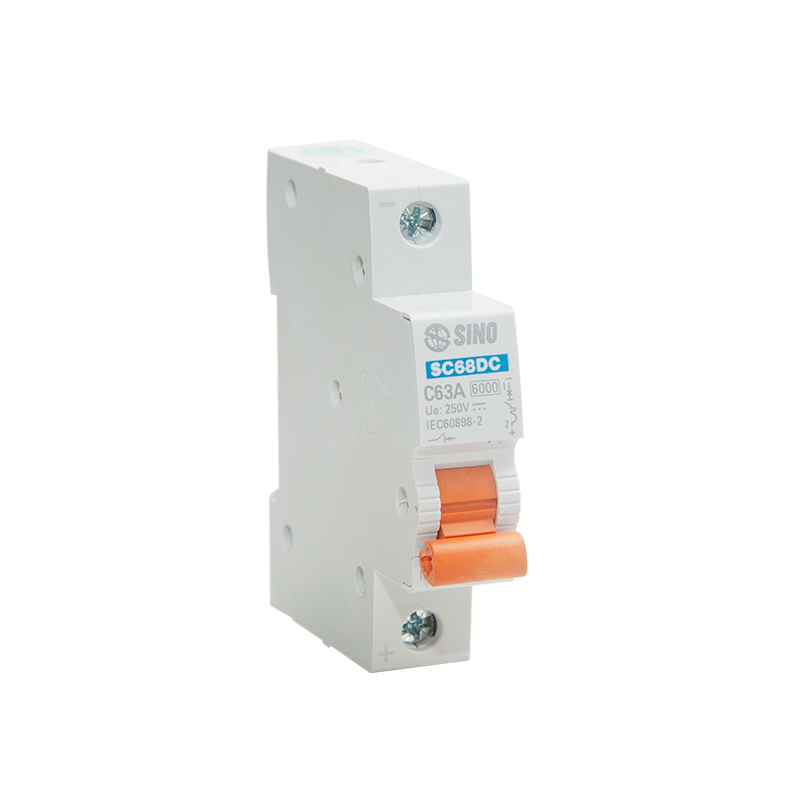

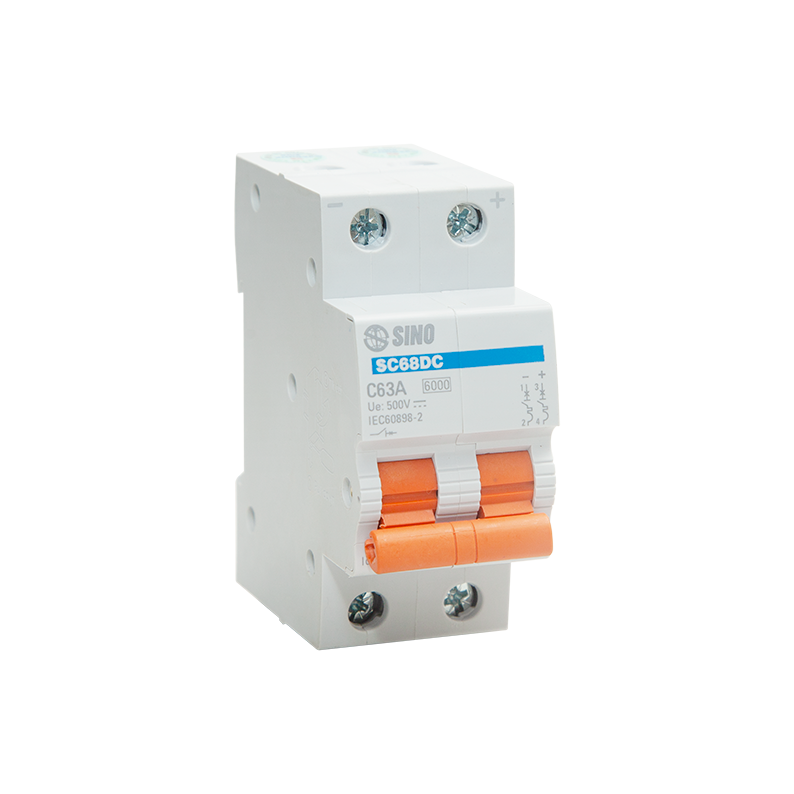

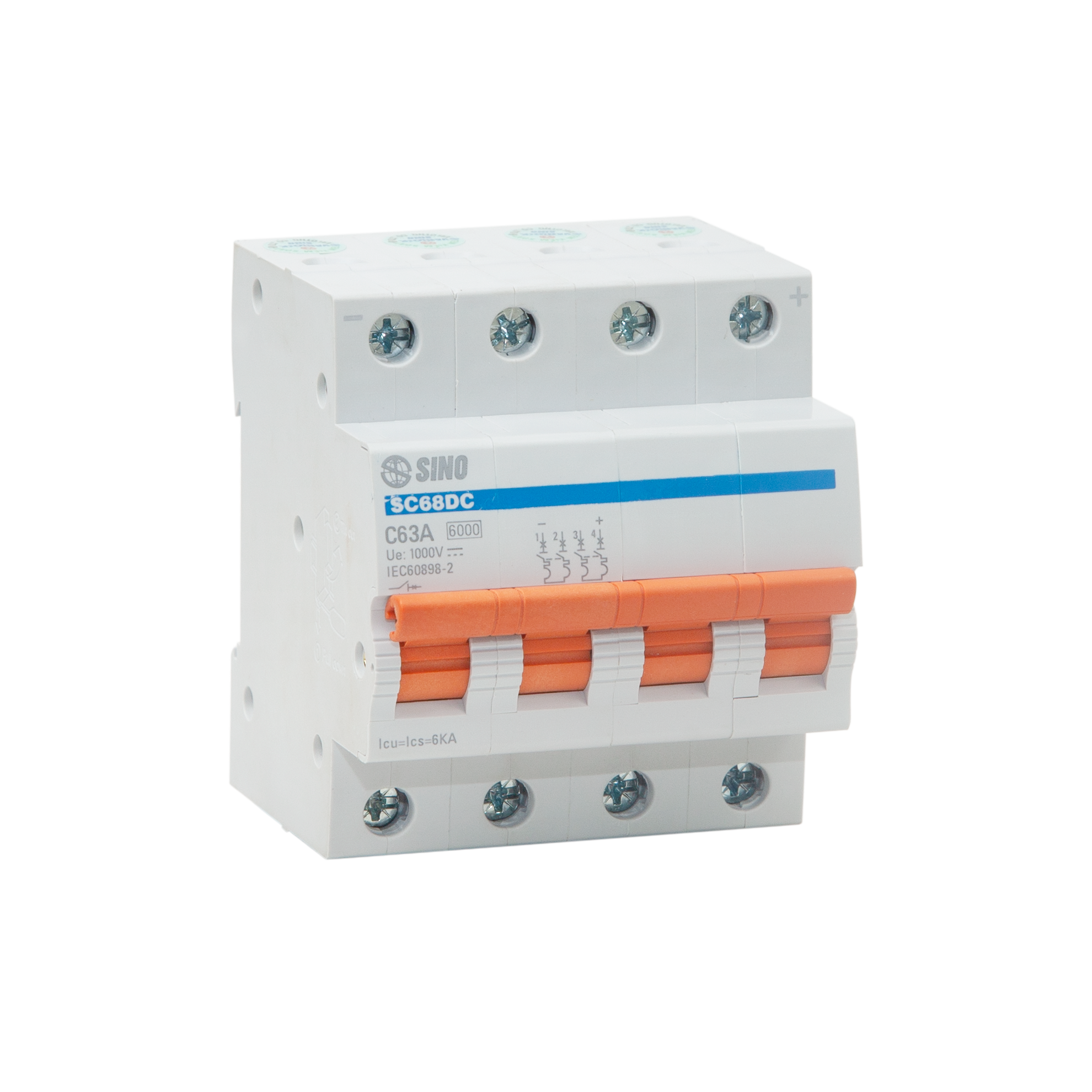

| 1 cực | 2 cực | 4 cực | |
| 6 | SC68DC/C1006 | SC68DC/C2006 | SC68DC/C4006 |
| 10 | SC68DC/C1010 | SC68DC/C2010 | SC68DC/C4010 |
| 16 | SC68DC/C1016 | SC68DC/C2016 | SC68DC/C4016 |
| 20 | SC68DC/C1020 | SC68DC/C2020 | SC68DC/C4020 |
| 25 | SC68DC/C1025 | SC68DC/C2025 | SC68DC/C4025 |
| 32 | SC68DC/C1032 | SC68DC/C2032 | SC68DC/C4032 |
| 40 | SC68DC/C1040 | SC68DC/C2040 | SC68DC/C4040 |
| 50 | SC68DC/C1050 | SC68DC/C2050 | SC68DC/C4050 |
| 63 | SC68DC/C1063 | SC68DC/C2063 | SC68DC/C406 |
THÔNG SỐ KỸ THUẬT SC68DC Series
| Thiết kế theo tiêu chuẩn | IEC 60898-2 |
| Điện áp danh định DC | 6A ÷ 63A 250V ( /cực ) |
| Khả năng cắt theo tiêu chuẩn IEC 60898-2 | 6kA |
| Đặc tính cắt | C |
| Lớp | 3 |
| Điện áp chịu đựng đỉnh danh định Uipm | 4kV (1.2/50µs) |
| Độ bền : + độ bền điện + độ bền cơ | ≥ 4.000 lần đóng ngắt |
| ≥ 20.000 lần đóng ngắt |
KÍCH THƯỚC
ĐẦU NỐI
Đặc điểm nổi bật:
- Công nghệ tự động ngắt: SC68DC được trang bị cơ chế tự động ngắt khi dòng điện vượt quá mức cho phép, giúp bảo vệ hệ thống khỏi các sự cố như quá tải hay ngắn mạch.
- Thiết kế chắc chắn: Vỏ ngoài được làm từ chất liệu bền bỉ, chịu nhiệt và chống ăn mòn, đảm bảo độ bền trong suốt quá trình sử dụng.
- Dễ dàng lắp đặt: Thiết kế nhỏ gọn và nhẹ, cho phép lắp đặt nhanh chóng và dễ dàng trong nhiều không gian khác nhau.
- Chỉ số bảo vệ cao: SC68DC đạt tiêu chuẩn quốc tế, đảm bảo hoạt động ổn định và an toàn cho mọi ứng dụng điện.
Thông số kỹ thuật:
- Dòng điện định mức: Tùy chọn cho các mức dòng điện khác nhau.
- Điện áp làm việc: Thiết kế cho nguồn điện một chiều (DC).
- Kích thước: Gọn nhẹ, thuận tiện cho việc lắp đặt.
Ứng dụng:
- Hệ thống điện năng lượng mặt trời
- Các ứng dụng trong xe điện và thiết bị di động
- Hệ thống điện trong công nghiệp và dân dụng
